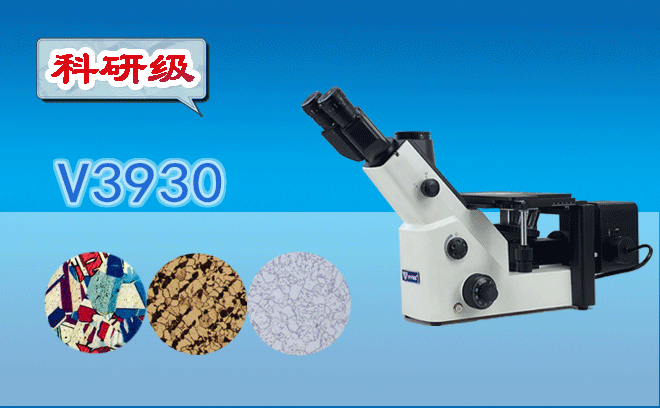

金相顯微鏡是專業用以觀查金屬材料和礦物質等不全透明物件合金成分的光學顯微鏡，它具備可靠性好、顯像清楚、屏幕分辨率高、視場大而平整的特性。以其對被測物開展既判定又定量分析地開展剖析，故對金相顯微鏡的校正工作中不可或缺。金相顯微鏡是普遍用以冶金工業、機械加工制造、**科技等領域的檢測儀器。它能夠精確測量金屬復合材料合金成分馬氏體的晶粒大小級別、原材料熱處理工藝后滲氮層的薄厚等。為了更好地提升在我國的原材料產品研發生產制造水準，大家務必對金相顯微鏡開展校正或計量檢定。

金相顯微鏡校準誤差的方法：1.物鏡場曲將一物鏡安裝好，將0.01mm規范測微尺放到工作中臺子上并卡緊；轉動對焦旋紐，將聚焦點調節在測微尺的正中間，視場管理中心顯像清楚，這時將千分表測頭與操作臺表層相觸碰并對好表的零位；再度轉動對焦轉動，把聚焦點調節到測微尺的邊沿，使視場邊沿顯像清楚。觀查千分表，其較大偏移即是該物鏡的場曲偏差，其他物鏡依此類推開展校正。物鏡場曲偏差的指標值以下：10X＜0.3mm、25X＜0.毫米、40X＜0.07mm、63X＜0.065毫米、100X＜0.04mm2.物鏡變大倍率的準確性裝上10X規范目鏡和被檢物鏡，將0.01mm規范沒微尺放到工作中臺子上并卡緊。

觀查時測微尺應與目鏡中的劃分板相一致，其偏移測是變大倍率的偏差。其他物鏡依此類推開展校校正，其偏差不超5%3.目鏡劃分板的精確度將帶劃分板目鏡的攝像鏡頭旋下，把劃分板置放在萬工顯工作中臺子上并調準鏡頭焦距；調節操作臺，使劃分板的直線與萬工顯豎向滑軌行程安排平行面并對好零位，按每20格精確測量一次，直至**00格，其偏差不超5um4.物鏡顯像清楚范疇用被檢物鏡及10X目鏡對測微尺或金相分析試件開展對焦，使顯像清楚。當視場管理中心像清楚時，測得視場內的顯像清楚范疇的偏差不少于60%5.各物鏡相對性于目鏡的格值安上被檢儀器設備的10X目鏡，將0.01mm規范測微尺（強烈推薦應用任意0.01mm測微尺）放到工作中臺子上并卡緊；調節測微尺尺標中心線與儀器設備目鏡劃分板尺標中心線平行面，并讀取目鏡劃分板i條刻度里包括測微尺n條刻度數，該物鏡相對性于目鏡的格值為：C=n/i*0.01mm.其他物鏡的格值依此類推開展校正。
